Der Versuch und die Videos dazuAm Anfang läuft der Kompressor noch nicht. Im Video ist die Szene leider nur sehr kurz zu sehen,
aber das VSM02 darf aktuell selbstverständlich keinen Durchfluss anzeigen. Daran hält es sich auch, wie das folgende
Standbild aus dem Video zeigt:

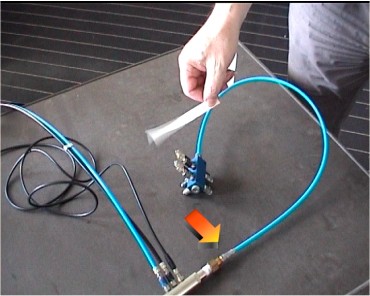

In der Folge sehen Sie im Video, wie schnell das VSM02 an die Messdüse (bzw. allgemein an jede unserer Messdüsen) angeschlossen
werden kann und wie unser Kompressor anschließend versucht, Überdruck aufzubauen.
(P.S.: das laute Klopfen und Hämmern, das man häufig im Video hört, hatte nichts mit unserem Versuch zu tun. Es waren gerade Handwerker im
Haus, und Klappern gehört ja schon sprichwörtlich zum Handwerk…).
Das Video bricht hier ab, weil wir den Versuch für eine kurze Denkpause unterbrechen mussten. Wir hatten bemerkt, dass hier irgendetwas nicht stimmen konnte! Gegen 4 Austrittsöffnungen mit jeweils 2 mm Durchmesser kann unser Kompressor normalerweise keinen Überdruck von ca. 2,5 bar aufbauen, denn so stark ist er überhaupt nicht! Gleichzeitig war natürlich auch der Volumenstrom mit ca. 80 Nl/min im Fließgleichgewicht viel niedriger, als zu erwarten gewesen wäre.
Und Sie sehen, wie sich nun ein neues Fließgleichgewicht bei 122,8 bis 123,01 Nl/min einstellt. Die Anzeige zeigt dabei die
Einheit " l/min * ", was bei der Ablenkung durch das Filmen leider übersehen wurde. Die spätere Messung erfolgte mit der Anzeige ohne
Stern, sprich: als dichtenormierte Volumenstrommessung. Der Unterschied zwischen den beiden Normierungsarten ist im unteren
Druckbereich aber nicht sehr groß (Bruchteile eines Prozents, mit Stern wurden vielleicht ein oder anderthalb Liter/min mehr angezeigt als ohne Stern). Auf jeden Fall landeten wir nun im unteren Druckbereich, denn viel mehr Überdruck als ca. 1 bar konnte unser relativ kleiner Druckluftkompressor mit ca. 1 kW an elektrischer Leistungsaufnahme bei diesem abgehenden Volumenstrom nun nicht mehr erzeugen. Um es anschaulich zu formulieren: versuchen Sie einmal, einen Fahrradreifen mit einem deutlichen Loch darin richtig prall aufzupumpen! Sie werden extrem stark pumpen müssen, aber am Ende war dann doch die ganze Mühe praktisch umsonst. In der späteren Auswertung sehen Sie die Kombination aus Volumenstrom und Druck ohnehin noch einmal gemeinsam dargestellt, so dass wir die Szene aus dem Video mit der Anzeige des Druckaufbaus am VSM02 am irrtümlich verengten Schlauch nicht erneut drehten. Übrigens drehten wir die Szene aus gutem Grund nicht neu: manchmal sind kleine Fehler nämlich gerade das Salz in der Suppe! Sie zeigen oft auch erst, wie schnell Theorie und Praxis auseinander klaffen können, und dass man sich deshalb oft erst nach einer konkreten Messung auf der sicheren Seite wähnen kann.
Und nun zum eigentlichen Versuch:

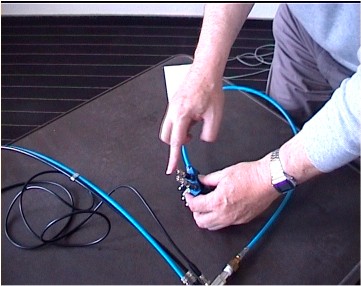

Sie müssen die unruhige Kameraführung in diesem Versuchsabschnitt bitte entschuldigen. Es waren schnelle Schwenks nötig,
um sowohl die Öffnungs- und Schließbewegungen am Druckluftverbraucher als auch die Aufnahmen vom Bildschirm in ihrer
gegenseitigen Beziehung zueinander zeigen zu können.
Da wir leider nur eine Kamera zur Verfügung hatten, war es trotzdem nicht möglich, beide Schauplätze des Geschehens wirklich gleichzeitig ins Bild zu bekommen.
Zum Glück hatte das Video aber ja noch eine Stereo-Tonspur, und man konnte das schnelle Öffnen und Schließen einer
der vier Austrittsöffnungen an unserem Druckluftverbraucher deshalb auch akustisch wahrnehmen.
Will sagen: wenn die Kamera auf den Bildschirm gerichtet ist und Änderungen des Volumenstroms zeigt, dann müssen Sie sich auf Ihr Gehör verlassen und genau zuhören, wenn Sie sich anhand der veränderten Geräusche vollständig davon überzeugen möchten, dass die gezeigten Messungen auch tatsächlich von den Änderungen des jeweiligen Volumenstroms verursacht wurden. Leider lärmt der Kompressor sehr, aber man hört die veränderten Druckluftgeräusche trotzdem noch relativ gut heraus.
|
